Sản Phẩm Roxtec R UG transit

Mã: CỬA SỔ LUỒN CÁP R_UG

Giá: Liên hệ

Roxtec R UG™ Kits

Lượt xem: 2495

Chi tiết

Bình luận

Roxtec R UG™ Kist

Sản phẩm luồn nhiều cáp vào một khung, đường kính cáp linh hoạt đặc biệt cho các cáp xuyên tường đi vào tầng hầm, sử dụng cho các dự án toà nhà cao ốc...

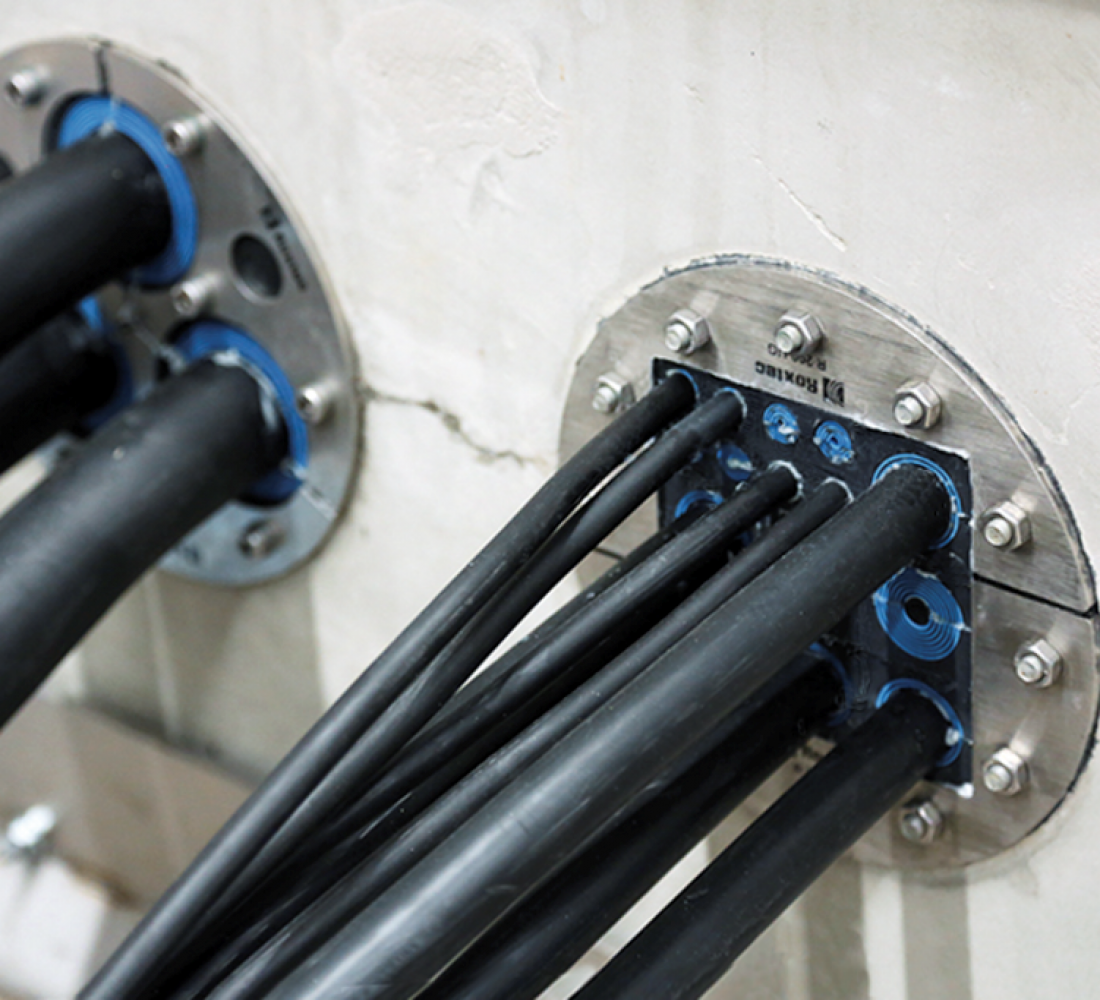

Roxtec R UG ™ là sản phẩm cho nhiều dây cáp và ống dẫn đi qua các nền móng. Sản phẩm cho phép kết hợp các dây cáp và ống nhỏ và lớn trong cùng một lỗ và hoạt động như một rào cản lâu dài chống lại lũ lụt, khí đốt, độ ẩm và động vật gặm nhấm. Sản phẩm có thể được cài đặt trong điều kiện ẩm ướt và môi trường có nước chảy và chịu được lực uốn cáp cực đoan.

Đánh giá:

- Chống nước
- Chống gặm nhấm
- Hiệu quả lâu dài
- Vật liệu chống ăn mòn
- Lắp đặt nhanh chóng và dễ dàng
- Dễ dàng kiểm tra và bảo trì

Sản phẩm xuất xứ Sweden

Đường kính cáp linh hoạt và số lượng cáp

Tên sản phẩm	Lỗ mở cho R_UG Ø (mm/")	0+4-13 mm 0+0.157-0.512" (RM 20 UG)	0+4-13 mm 0+0.157-0.512" (RM 20w40 UG)	0+10-23.5 mm 0+0.394-0.925" (RM 30 UG)	0+9.5-31 mm 0+0.374-1.220" (RM 40 UG)	0+24-52 mm 0+0.945-2.047" (RM 60 UG)	Mã sản phẩm
R 100/4 UG	100-102/3.937-4.016			4			156874
R 100/6 UG	100-102/3.937-4.016	1	4		1		156875
R 150/6 UG	150-152/5.906-5.984			5		1	120859
R 150/9 UG	150-152/5.906-5.984			9			117821
R 200/4 UG	200-202/7.874-7.953					4	117822
R 200/7 UG	200-202/7.874-7.953			4		3	117854
R 200/15 UG	200-202/7.874-7.953		8		7		117855

R200/15 UG

Configuration7x (9.5-31.0), 8x (4.0-13.0)
External dimension Ø (mm)
Aperture dimension Ø (mm)
Weight (kg)4.5
Art. No117855

R 200/4 UG

Configuration4x (24.0-52.0)
External dimension Ø (mm)
Aperture dimension Ø (mm)
Weight (kg)4.5
Art. No117822

CÁC MODULE RM :

Các mô-đun Roxtec RM dài 60 mm (2.362 ") và dễ dàng thích ứng với cáp và ống có kích cỡ khác nhau.

Phiên bản UG được sử dụng để luồn cáp trong các ứng dụng ngầm.

Các Mô đun được sử dụng lắp bên trong Khung R_UG tương ứng để tạo thành một giải pháp niêm phong hoàn chỉnh.

	RM 20 UG Number of cables/pipes1 For cable/pipe Ø (mm)4 - 13 External dimensions WxHxD (mm)20 x 20 x 60 Weight (kg)0.03 Art. No116871
	RM 20w40 UG Number of cables/pipes2 For cable/pipe Ø (mm)4 - 13 External dimensions WxHxD (mm)40 x 20 x 60 Weight (kg)0.06 Art. No116870
	RM 30 UG Number of cables/pipes1 For cable/pipe Ø (mm)10 - 23.5 External dimensions WxHxD (mm)30 x 30 x 60 Weight (kg)0.06 Art. No116837
	RM 40 UG Number of cables/pipes1 For cable/pipe Ø (mm)9.5 - 31 External dimensions WxHxD (mm)40 x 40 x 60 Weight (kg)0.12 Art. No116865
	RM 60 UG Number of cables/pipes1 For cable/pipe Ø (mm)24 - 52 External dimensions WxHxD (mm)60 x 60 x 60 Weight (kg)0.28 Art. No116869
	RM 80 UG Number of cables/pipes1 For cable/pipe Ø (mm)48 - 68 External dimensions WxHxD (mm)80 x 80 x 60 Weight (kg)0.5 Art. No174929
	RM 90 UG Number of cables/pipes1 For cable/pipe Ø (mm)48 - 68 External dimensions WxHxD (mm)90 x 90 x 60 Weight (kg)0.6 Art. No174930
	RM 80 UG WOC Number of cables/pipes1 For cable/pipe Ø (mm)48 - 68 External dimensions WxHxD (mm)80 x 80 x 60 Weight (kg)0.34 Art. No177304
	RM 90 UG WOC Number of cables/pipes1 For cable/pipe Ø (mm)48 - 68 External dimensions WxHxD (mm)90 x 90 x 60 Weight (kg)0.46 Art. No177305
	RM 120 UG WOC Number of cables/pipes1 For cable/pipe Ø (mm)67.5 - 96 External dimensions WxHxD (mm)120 x 120 x 60 Weight (kg)0.9 Art. No177306

CÁC DẠNG KHUNG R_UG:

Roxtec R UG ™ là một khung cho phép kết hợp các dây cáp và ống dẫn trong cùng một lỗ mở.

Được sử dụng với các thành phần Mô đun tương ứng để tạo thành một giải pháp niêm phong hoàn chỉnh đối với nhiều cáp / ống

	R 100 UG Packing space (mm)60 x 60 100 - 102 Weight (kg)0.8 Art. No156872
	R 100 UG INSERTABLE Packing space (mm)60 x 60 100 - 102 Weight (kg)0.8 Art. No156873
	R 150 UG Packing space (mm)90 x 90 150 - 152 Weight (kg)1.9 Art. No108693
	R 150 UG INSERTABLE Packing space (mm)90 x 90 150 - 152 Weight (kg)1.9 Art. No157559
	R 200 UG Packing space (mm)120 x 120 200 - 202 Weight (kg)3.1 Art. No108698
	R 200 UG INSERTABLE Packing space (mm)120 x 120 200 - 202 Weight (kg)3 Art. No167224
